SERIES 2021

Medidor de bajo flujo Serie 2021

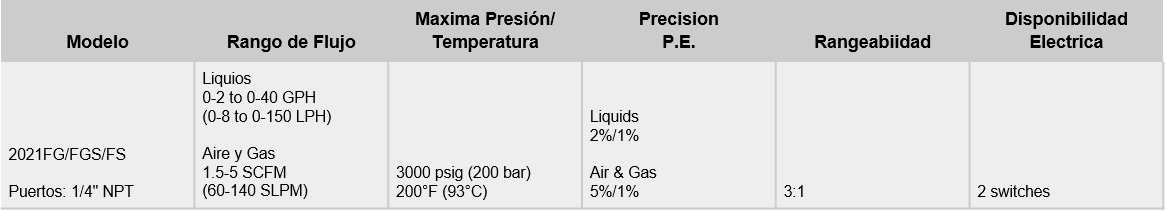

Orificio fijo 0-2 a 0-40 GPH  1,5-5 SCFM

El medidor de flujo SERIE 2021 pueden medir hasta 2 GPH, por lo que se pueden ver pequeños cambios en la tasa de flujo y alertar a los usuarios.  Debido a que estos medidores de flujo usan un orificio fijo, los usuarios deben considerar dos factores: fluidos abrasivos y fluidos que pueden dejar depósitos. Esto puede afectar la precisión con el tiempo al cambiar el tamaño del orificio.

Medidores de flujo de orificio fijo:  Nuestros caudalímetros están diseñados para aquellas aplicaciones en las que un rotámetro no es apropiado. Considere los problemas inherentes de los rotámetros: son difíciles de leer, especialmente con fluidos sucios u opacos, tienen índices de presión bajos y solo permiten la orientación vertical. Los modelos de caudalímetro de flujo bajo de Orange Research tienen diales grandes con marcas y caracteres en negrita que son fáciles de leer a distancia, manejan presiones de línea altas y se pueden montar en cualquier orientación.  Como los rotámetros, nuestros medidores de flujo se montan directamente en la corriente de flujo, pero con cuerpos maquinados a partir de bloques sólidos de metal, manejan aplicaciones de alta presión de hasta 3000 psi (frente a 150 psi para los rotámetros). Esto hace que los medidores de flujo sean una opción natural para sistemas hidráulicos y neumáticos.  Estos modelos de caudalímetro de orificio fijo están diseñados para aplicaciones de bajo caudal. Usamos un orificio fijo de Delrin centrado en un diafragma de Buna-N (Viton es opcional), que proporciona respuestas sensibles a los cambios en el flujo. La tasa se muestra en una esfera de fácil lectura.  Ofrecemos estos medidores de flujo de bajo flujo con cuerpos de acero inoxidable (y partes húmedas). También se encuentran disponibles una variedad de tamaños de esfera, desde 2,5 a 4,5 pulgadas. Elija entre una amplia selección de opciones estándar; suficiente para satisfacer cualquier requisito.

Medidor de flujo - Flujo bajo - Interruptores y relés:  Una variedad de interruptores de lengüeta y relés pueden acompañar a nuestros medidores de flujo, o el medidor se puede suministrar solo, sin un dial. Los interruptores SPST se ofrecen normalmente abiertos (N.A.) o normalmente cerrados (N.C.). También se encuentran disponibles interruptores de lengüeta SPDT. Los relés DPDT se ofrecen para aplicaciones de alta inductancia, como las que incorporan motores o solenoides. Más información sobre interruptores y relés.

Características


  • Esfera grande y fácil de leer
  • Diseño de alta presión de línea
  • Diseño robusto
  • Montaje vertical u horizontal
