ACTUACIÓN POR VAPOR

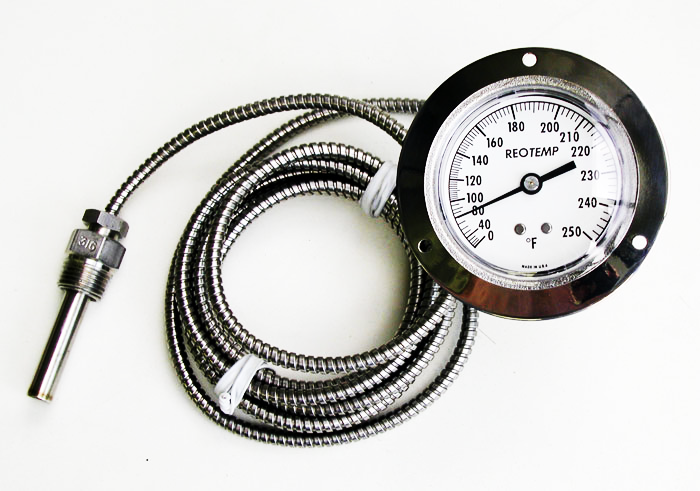

Termómetro de sistema llenado actuado por vapor

indicación de temperatura con lectura remota

Los termómetros de sistema de llenado accionados por vapor de REOTEMP se pueden instalar en una gran variedad de aplicaciones de indicación de temperatura. Fabricados con los más altos estándares, estos instrumentos son ideales para lectura remota. Los termómetros accionados por vapor no están sujetos a errores de indicador debido a variaciones de temperatura ambiente a lo largo del sistema de tubo capilar y darán lecturas excelentes siempre que la temperatura medida esté por encima o por debajo de la temperatura ambiente.

Nota: Los instrumentos de vapor tienen graduaciones progresivas no lineales y se leen mejor en los 2/3 superiores del rango del dial. Hay muchos rangos disponibles entre -40 °F y + 450 °F, y se debe tener cuidado para seleccionar un rango que ubique las temperaturas de funcionamiento dentro de los 2/3 superiores del rango del dial.

Especificaciones



Precision: ± 1 División de escala (escala superior 2/3)
Tamaño de esfera: 2 ”, 2 1/2”, 3 1/2 ”, 4 1/2”
Material de la esfera: Aluminio con acabado blanco y marcas negras. Otros colores disponibles bajo pedido.
Puntero: Estándar Ajustable
Movimiento: Latón con Engranaje de Precisión

Tubo Bourdon: Bronce Fósforo
Caja: Acero Inoxidable, excepto: VA45FL (Aluminio) y VA45TB (Fenólico)
Conexión a procesoONEXIÓN A PROCESO: Bulbo Plano , Unión NPT 1/2 ”, 1/2” Unión deslizante NPT en extensión flexible de 12 ”o termopozo. Nota: Los termopozos deben usarse siempre que el bulbo esté expuesto a presión, velocidad de fluido o medios corrosivos.
Ventana: Policarbonato o Vidrio
Bombilla: Acero inoxidable o cobre. Bulbo OD 7/16 ”(roscado), 3/8” (plano). Las longitudes de los bulbos varían de 2 1/2 ”a 9 1/4” según la longitud del capilar.
Capilar: Cobre, cobre con armadura trenzada de bronce, acero inoxidable, acero inoxidable con armadura de acero inoxidable. Longitudes de capilares 5 pies (estándar); 1 a 100 pies disponibles.
Rangos: Más de veinte ° F y ° F / ° C rangos disponibles, de -40 ° F a 450 ° F. Para rangos de temperatura más altos, llame a REOTEMP para solicitar información sobre los termómetros de vapor accionados por gas.
Aplicaciones: Paneles de control, procesamiento químico, tuberías, procesamiento de alimentos, aplicaciones OEM, hornos, calefacción solar, refrigeración, etc.


Nota:Los termopozos deben usarse siempre que el vástago o el bulbo estén expuestos a presión, corrosión, velocidad, abrasión o fuerzas de corte. Los termopozos también permiten retirar el termómetro sin perder presión ni el contenido del proceso.

Características


  • Precisión ± 1 división de escala (escala superior 2/3)
  • Ideal para lectura remota, como instalación de panel
  • Longitudes de capilares de 1 a 100 pies
  • Construcción sellada de acero inoxidable
  • Variedad de opciones de montaje con bridas o abrazaderas en U
  • Termopozos de latón y 316SS disponibles para bombillas accionadas por vapor.
